Produção upstream de óleo e gás – proteção para a boca de poço

Desafio

Quatro bocas de poço fornecem óleo de densidade API média a um separador. Durante a extração, parafinas podem coagular, principalmente nos meses mais frios. Isso pode causar bloqueios na medição individual da pressão hidráulica da boca de poço e do sistema de parada de segurança, levando a medições de pressão imprecisas e ao não fechamento da válvula de segurança da boca de poço (SSV). Se essa situação anormal fosse detectada no separador de teste, a válvula principal que recebe o fluxo das quatro bocas de poço seria interrompida e pararia todo o processo, ainda que as outras bocas de poço estivessem funcionando normalmente. Consequentemente, isso levaria a um tempo de parada significativo, e até mesmo a possíveis riscos de danos aos equipamentos. Também seria necessária uma intensa operação de inspeção nas bocas de poço para determinar qual delas é a problemática.

Solução

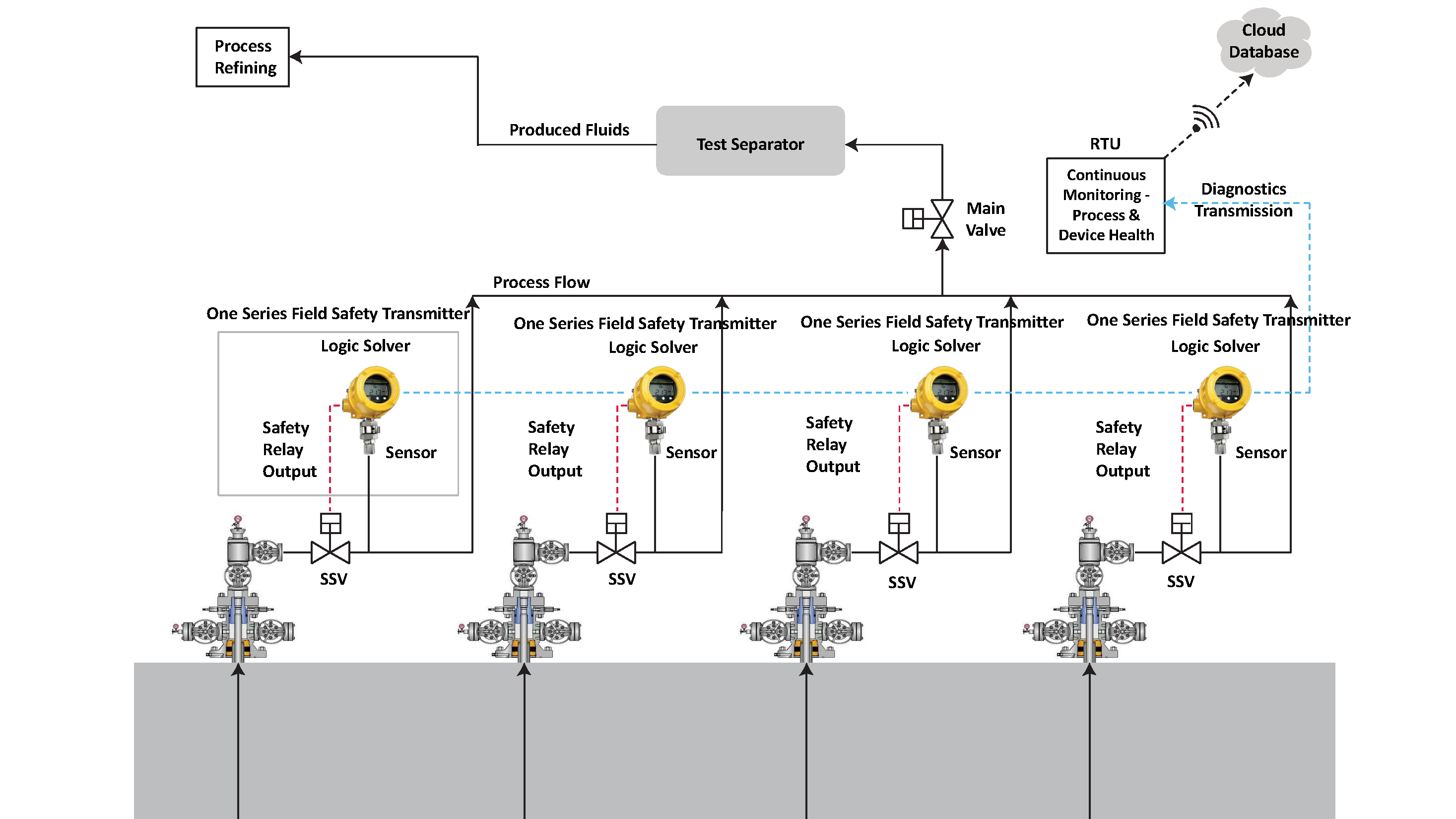

Os Transmissores de Segurança de Campo One Series™ com o recurso de Conexão por Porta foram instalados em cada boca de poço. O recurso permitiu que os operadores definissem um tempo e uma porcentagem de alteração para o processo, indicando um desvio a partir das condições normais de operação. Se a pressão de fluxo fosse restringida devido a um bloqueio, o One Series iniciaria uma parada direta e segura naquela boca de poço, enquanto as outras continuariam funcionando. Remotamente, os operadores seriam alertados sobre o evento quando o relé de segurança fosse aberto com falha e o sinal de 4-20 mA caísse para 3,6 mA, indicando uma falha (de acordo com os padrões NAMUR). Localmente, as palavras – porta conectada – seriam apresentadas no display digital.   Ao utilizar um sistema independente por boca de poço, a boca problemática foi facilmente identificada, de forma que os tempos de parada e de manutenção fossem significativamente reduzidos. As linhas com fluxo bloqueado ficaram restritas à boca de poço problemática, e não ao processo inteiro. Além disso, a complexidade do projeto de sistema reduzido foi realizada sem alterações no sistema base. O Transmissor de Segurança de Campo One Series individual e com certificação SIL-2 integra o sensor, o controlador lógico e o relé de segurança, eliminando a necessidades de componentes e conexões adicionais.
